Безгалогенные полимерные кабельные композиции

VHF-44 (Заполнение)

VHF-44 (Заполнение)

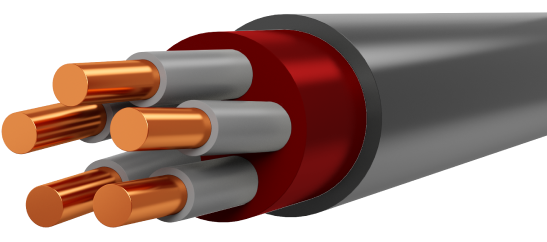

Безгалогеновый композит, не распространяющий горение, для заполнения междужильного пространства кабелей исполнения «нг(А)-HF», а также «нг(А)-FRHF» (классификация по ГОСТ 31565), соответствующих по нераспространению горения требованиям ГОСТ IEC 60332-3-22, может быть выполнен в тропическом исполнении (Т).
Характеристики
Плотность, г/см³
1,63 - 1,67
Твердость, по Шору А
85 ±5
Показатель текучести расплава не менее (150°С и 21,6 кг), г/10 мин
4
Прочность при разрыве, MПa
5,5
Относительное удлинение при разрыве, %
250
Кислородный индекс, % O²
40
Температурный индекс (21% O²), °C
> 300
Коррозионная активность газов при горении: кислотное число, pH
> 4,3
Коррозионная активность газов при горении: проводимость водного раствора, мкСм/мм
< 10
Оптическая плотность дыма Dm при горении, м²/кг
< 150
Удельное объёмное электрическое сопротивление при (20±2) °С, Ом·см
> 1·10^10
Показатель токсичности продуктов термического разложения материала, г/м3
80 ±5
Форма
гранулы
Стандартный цвет
натуральный
Свойства
HF
Сечение свыше 35
